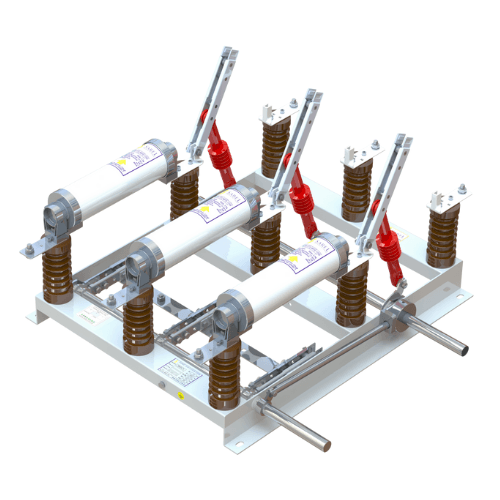

Chave Seccionadora com Fusível e Aterramento SAFLTI
A Chave Seccionadora SAFLTI integra fusível HH e aterramento com eixos intertravados. Opera de 7,2 a 36kV até 1.250A. Conforme IEC 62271-103. Solicite orça
Especificações Técnicas
| Tensão nominal | 7,2kV a 36kV |
| Corrente nominal | Até 1.250A |
| Corrente de curto-circuito | Até 31,5kA simétrico |
| Número de polos | 3 (tripolar) |
| Tipo de abertura | Sem carga |
| Norma de referência | IEC 62271-103 |
| Fusível integrado | Limitador de corrente tipo HH |
| Aterramento | Integrado — segundo punho com eixos intertravados |
| Sinalização de fusível | Até 2NA+2NF (queima de fusível) |
| Contatos auxiliares | Até 4NA+4NF (posição) e 2NA+2NF (impulso) |
| Acionamento | Manual ou motorizado (110V/220V) |
| Material condutivo | Cobre eletrolítico (estanho ou prata) |
Aplicações e Cenários de Uso
- Manutenção com proteção integrada
- Subestações industriais
- Proteção de transformadores
- Monitoramento automático de falhas
- Instalações com requisitos normativos rigorosos
Documentos Relacionados
Produtos Relacionados
Chave Seccionadora SA
A Chave Seccionadora SA realiza manobra e isolamento sem carga em média tensão de 7,2 a 36kV, corrente até 4.000A. Fabricada conforme IEC 62271-103. Solici
Chave Seccionadora com Bucha de Passagem SABPE
A Chave Seccionadora SABPE tem bucha de passagem em resina epóxi para cabos em paredes de cabines. Opera de 7,2 a 36kV, até 800A. Conforme NBR IEC 62271-10
Chave Seccionadora de Aterramento SAT
A Chave Seccionadora SAT realiza aterramento seguro de média tensão (7,2 a 36kV) com ação simultânea nas três fases. Suporta até 31,5kA. Conforme IEC 62271
Chave Seccionadora para Uso Externo SAE
A Chave Seccionadora SAE é projetada para uso ao tempo, em cruzetas metálicas ou de concreto. Opera de 7,2 a 36,2kV até 630A. Conforme NBR IEC 62271-102. S
Perguntas sobre Chaves Seccionadoras
A chave seccionadora pode interromper corrente de curto-circuito?
Não. A chave seccionadora não possui capacidade de interrupção de correntes de falta — essa função é do disjuntor. A chave opera com o circuito já desenergizado, garantindo isolamento visível para manutenção segura conforme IEC 62271-102.
Qual a vida útil mecânica de uma chave seccionadora Sarel?
Depende do modelo — os ensaios de endurance mecânica conforme IEC 62271-102 validam milhares de ciclos de abertura e fechamento. Consulte o datasheet específico para o valor exato.
Posso usar esta chave sem disjuntor?
Apenas se o modelo integrar fusível HH (série SCF/SRF). O fusível assume a interrupção de correntes de falta. Em circuitos sem fusível, o disjuntor é obrigatório.
