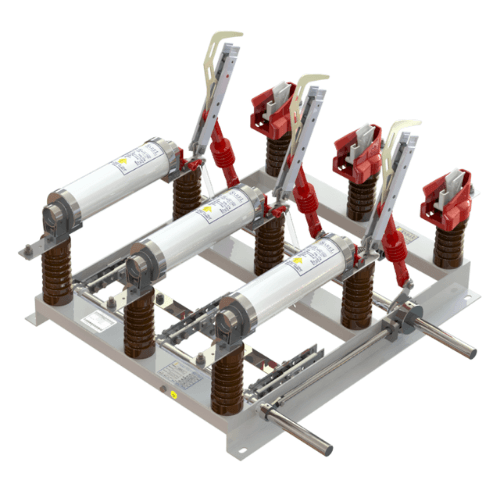

Chave Seccionadora com Fusível e Aterramento SRFLTI
A Chave Seccionadora SRFLTI combina abertura sob carga, fusível HH e aterramento integrado, de 7,2 a 36kV até 1.250A.
Especificações Técnicas
| Tensão nominal | 7,2kV a 36kV |
| Corrente nominal | Até 1.250A |
| Corrente de curto-circuito | Até 31,5kA simétrico |
| Número de polos | 3 (tripolar) |
| Tipo de abertura | Com carga |
| Fusível integrado | Limitador de corrente tipo HH |
| Aterramento | Integrado — segundo punho com eixos intertravados |
| Sinalização de fusível | Até 2NA+2NF (queima de fusível) |
| Acionamento | Manual ou motorizado (110V/220V) |
| Contatos auxiliares | Até 4NA+4NF (posição) |
| Material condutivo | Cobre eletrolítico (estanho ou prata) |
Aplicações e Cenários de Uso
- Proteção e manutenção integradas
- Subestações industriais de média tensão
- Manobra com continuidade operacional
- Monitoramento automático de falhas
- Instalações com requisitos normativos rigorosos
Documentos Relacionados
Produtos Relacionados
Chave Seccionadora SA
A Chave Seccionadora SA faz manobra e isolamento sem carga em média tensão de 7,2 a 36kV, corrente nominal até 4.000A. Solicite orçamento à Sarel.
Chave Seccionadora com Bucha de Passagem SABPE
A Chave Seccionadora SABPE traz bucha de passagem em resina epóxi para cabos em parede de cabine. Opera sem carga de 7,2 a 36kV, até 800A.
Chave Seccionadora de Aterramento SAT
A Chave Seccionadora SAT aterra circuitos de média tensão de 7,2 a 36kV com ação simultânea nas três fases. Solicite orçamento à Sarel.
Chave Seccionadora para Uso Externo SAE
A Chave Seccionadora SAE é para uso ao tempo, em cruzetas de metal ou concreto. Opera sem carga de 7,2 a 36,2kV, até 630A.
Perguntas sobre Chaves Seccionadoras
A chave seccionadora pode interromper corrente de curto-circuito?
Não. A chave seccionadora não possui capacidade de interrupção de correntes de falta — essa função é do disjuntor. A chave opera com o circuito já desenergizado, garantindo isolamento visível para manutenção segura conforme IEC 62271-102.
Qual a vida útil mecânica de uma chave seccionadora Sarel?
Depende do modelo — os ensaios de endurance mecânica conforme IEC 62271-102 validam milhares de ciclos de abertura e fechamento. Consulte o datasheet específico para o valor exato.
Posso usar esta chave sem disjuntor?
Apenas se o modelo integrar fusível HH (série SCF/SRF). O fusível assume a interrupção de correntes de falta. Em circuitos sem fusível, o disjuntor é obrigatório.
