Isoladores e Buchas
Isoladores e Buchas de Passagem de Média Tensão

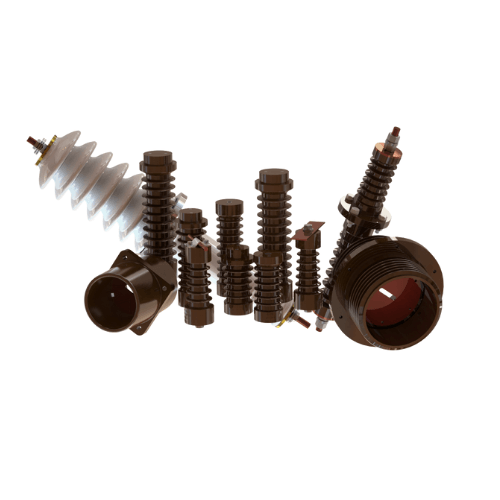

Isoladores e Buchas de Passagem Sarel em resina epóxi e porcelana para 7,2 a 36kV, até 800A. Para painéis, cabines e barramentos de média tensão. Solicite
7,2kV a 36kV Tensão nominal
Até 800A Corrente nominal
Suporte em resina epóxi (guia de condutores) Tipo 1 — Isolador
Passagem de barramentos entre compartimentos internos Tipo 2 — Bucha Epóxi
Dados técnicos
Especificações Técnicas
| Tensão nominal | 7,2kV a 36kV |
| Corrente nominal | Até 800A |
| Tipo 1 — Isolador | Suporte em resina epóxi (guia de condutores) |
| Tipo 2 — Bucha Epóxi | Passagem de barramentos entre compartimentos internos |
| Tipo 3 — Bucha Porcelana | Passagem interno/externo — maior resistência mecânica |
| Barramentos compatíveis | Cobre, alumínio ou latão — circular ou retangular |
| Tipo de instalação | Painéis metálicos e cabines de alvenaria |
Aplicações e Cenários de Uso
- Construção de painéis metálicos
- Cabines de alvenaria
- Subestações de média tensão
- Complemento de Chaves Seccionadoras
- Projetos especiais de painéis
Conformidade IEC Ensaios de tipo documentados
Fabricação Nacional Fábrica própria em Diadema/SP
Suporte Técnico Engenharia disponível direto
Prazo e Pontualidade Estoque nacional, entrega rápida
Documentos Relacionados
Ensaio de Impulso — Isolador Capacitivo 175kV (UNICAMP) ensaio Ensaio de Trilhamento Epóxi — Lactec ensaio
Ver todos os documentos → Perguntas sobre Isoladores e Buchas
Qual a diferença entre isolador e bucha de passagem?
O isolador de suporte fixa e isola barramentos energizados da estrutura aterrada. A bucha de passagem permite que um condutor atravesse uma parede metálica de cubículo mantendo o isolamento elétrico.
Quando usar porcelana e quando usar epóxi?
Porcelana tem maior resistência a intempéries e é indicada para uso externo ou ambientes severos. Epóxi é mais leve, resistente a impactos e ideal para uso interno em cubículos e painéis.
Os isoladores Sarel são certificados?
Sim. Todos os isoladores e buchas são fabricados conforme normas IEC aplicáveis, com ensaios de tipo comprovados em laboratórios credenciados.
