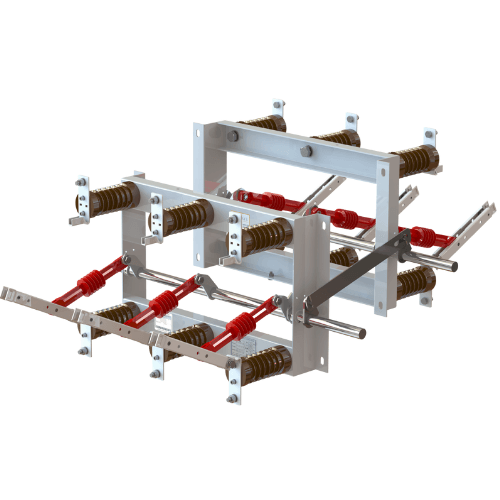

Sistema Back-to-Back SAB
Sistema back-to-back com duas chaves seccionadoras SA montadas e testadas em fábrica. Proteção bidirecional para cubículos de média tensão.
O sistema back-to-back SAB combina duas chaves seccionadoras modelo SA em configuração costas-a-costas, montadas e testadas em fábrica como uma unidade. Ideal para cubículos de média tensão que requerem seccionamento bidirecional. Fabricação nacional, conformidade IEC 62271-102.
Especificações Técnicas
| Tensão nominal | 7,2kV a 36kV |
| Corrente nominal | Até 4.000A |
| Corrente de curto-circuito | Até 40kA simétrico |
| Configuração | Duas chaves SA costas-a-costas |
| Norma | IEC 62271-102 |
| Montagem | Montado e testado em fábrica |
Aplicações e Cenários de Uso
- Cubículos de média tensão com seccionamento bidirecional
- Subestações industriais com alimentação dupla
- Painéis de distribuição com proteção bilateral
- Ring Main Units (RMU)
Documentos Relacionados
Ver todos os documentos →Perguntas sobre Sistemas Integrados
O que é um sistema integrado back-to-back?
É um conjunto de duas chaves seccionadoras montadas costas-a-costas em fábrica, testadas como unidade. Oferece seccionamento bidirecional para cubículos de média tensão.
Qual a vantagem de comprar o sistema montado vs componentes separados?
O sistema integrado elimina erros de montagem em campo, reduz tempo de instalação, oferece garantia unificada e chega testado de fábrica com certificado de ensaio funcional.
Posso solicitar configurações personalizadas?
Sim. A Sarel monta sistemas integrados personalizados conforme o projeto do cubículo e as especificações do cliente. Consulte nossa engenharia.
