Bases para Fusíveis de Média Tensão
Bases tripolares e unipolares para montagem de fusíveis HH em painéis e cubículos.
Montagem Segura de Fusíveis em Painéis de Média Tensão
As bases para fusíveis garantem a fixação mecânica e a conexão elétrica dos fusíveis HH em painéis de média tensão. A Sarel fabrica modelos tripolares (BT, BTE) e unipolares (BU) para atender diferentes configurações de cubículos.
Todas as bases são projetadas com contatos de pressão em cobre, isoladores de alta rigidez dielétrica e mecanismos de extração segura do fusível.
Diferenciais desta linha
- Modelos tripolar (BT, BTE) e unipolar (BU)
- BTE com mecanismo extraível para troca de fusível sem desmontar
- Contatos de pressão em cobre eletrolítico
- Isoladores de alta rigidez dielétrica
- Compatível com fusíveis HH de dimensões padronizadas IEC
Bases para Fusíveis Sarel (3 modelos)

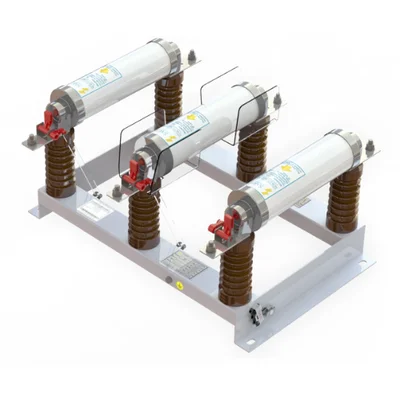

Base Tripolar para Fusível Limitador de Corrente BT
A Base Tripolar BT suporta fusíveis limitadores tipo HH em média tensão de 7,2 a 36kV, até 630A. Sinalização de queima integrada. Conforme IEC 62271-103. S
Base Tripolar para Fusível Limitador de Corrente BTE
A Base Tripolar BTE suporta fusíveis HH em uso ao tempo (7,2 a 36kV, até 630A). Galvanizada, IP66, para cruzetas metálicas ou de concreto. Conforme IEC 602

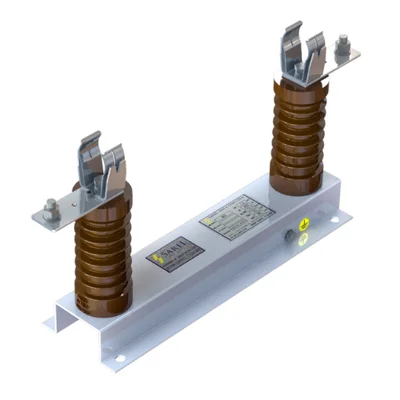

Base Unipolar para Fusível Limitador de Corrente BU
A Base Unipolar BU suporta fusíveis HH em configuração monofásica de 7,2 a 36kV, até 630A. Sinalização integrada. Conforme IEC 62271-103. Solicite orçament
Dúvidas sobre bases para fusíveis
Qual a diferença entre BT, BTE e BU?
BT é a base tripolar fixa. BTE é tripolar com mecanismo extraível para troca rápida do fusível. BU é unipolar, para montagens independentes.
As bases são compatíveis com fusíveis de outros fabricantes?
Sim, as bases seguem dimensões padronizadas conforme normas IEC, aceitando fusíveis HH de diversos fabricantes.
Como montar a base em um painel?
As bases são fixadas por parafusos na placa de montagem do cubículo. O datasheet de cada modelo inclui o desenho dimensional com furação.
Qual a corrente máxima suportada?
Depende do modelo. As bases BT e BTE suportam correntes de até 400A. Consulte o datasheet específico para valores exatos.
As bases possuem sinalização de fusível queimado?
O fusível HH possui percussor interno. A base BTE pode ser equipada com micro-switch para sinalização remota de atuação.
Precisa de bases para seu painel?
Informe o modelo de fusível, tensão e configuração do cubículo. Nossa engenharia recomenda a base adequada.
