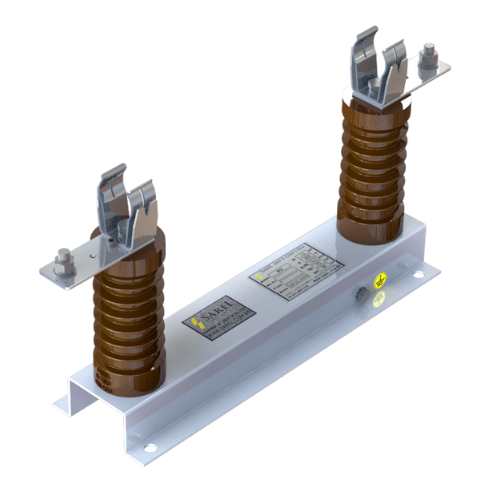

Base Unipolar para Fusível Limitador de Corrente BU
A Base Unipolar BU suporta fusíveis HH em configuração monofásica de 7,2 a 36kV, até 630A. Sinalização integrada. Conforme IEC 62271-103. Solicite orçament
Especificações Técnicas
| Tensão nominal | 7,2kV a 36kV |
| Corrente nominal | Até 630A |
| Tipo de fusível | Limitador de corrente tipo HH |
| Número de polos | 1 (unipolar) |
| Norma de referência | IEC 62271-103 |
| Tipo de instalação | Uso abrigado (cabines/painéis) |
| Sinalização de fusível | Até 2NA+2NF por unidade (queima de fusível) |
| Material condutivo | Cobre eletrolítico (estanho ou prata) |
| Isoladores | Resina epóxi ou porcelana |
| Estrutura | Chapa de aço, pintura eletrostática epóxi |
Aplicações e Cenários de Uso
- Proteção individual por fase
- Sistemas monofásicos de média tensão
- Complemento para seccionadores sem fusível
- Layouts com espaço por fase
- Monitoramento granular por fase
Documentos Relacionados
Ver todos os documentos →Produtos Relacionados
Base Tripolar para Fusível Limitador de Corrente BT
A Base Tripolar BT suporta fusíveis limitadores tipo HH em média tensão de 7,2 a 36kV, até 630A. Sinalização de queima integrada. Conforme IEC 62271-103. S
Base Tripolar para Fusível Limitador de Corrente BTE
A Base Tripolar BTE suporta fusíveis HH em uso ao tempo (7,2 a 36kV, até 630A). Galvanizada, IP66, para cruzetas metálicas ou de concreto. Conforme IEC 602
Perguntas sobre Bases para Fusíveis
Qual a diferença entre BT, BTE e BU?
BT é a base tripolar fixa. BTE é tripolar com mecanismo extraível para troca rápida do fusível. BU é unipolar, para montagens independentes. Todas aceitam fusíveis HH de dimensões padronizadas IEC.
As bases Sarel são compatíveis com fusíveis de outros fabricantes?
Sim. As bases seguem dimensões padronizadas conforme normas IEC, aceitando fusíveis HH de diversos fabricantes nacionais e internacionais.
Qual a corrente máxima suportada pelas bases?
Depende do modelo. As bases BT e BTE suportam correntes de até 400A. Consulte o datasheet específico para valores exatos por modelo.
